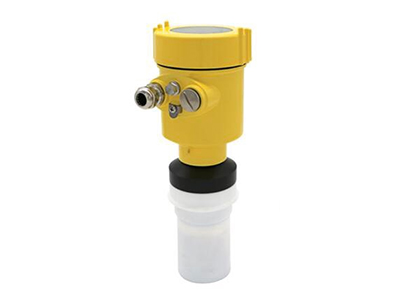

CSRD212超聲波物位計

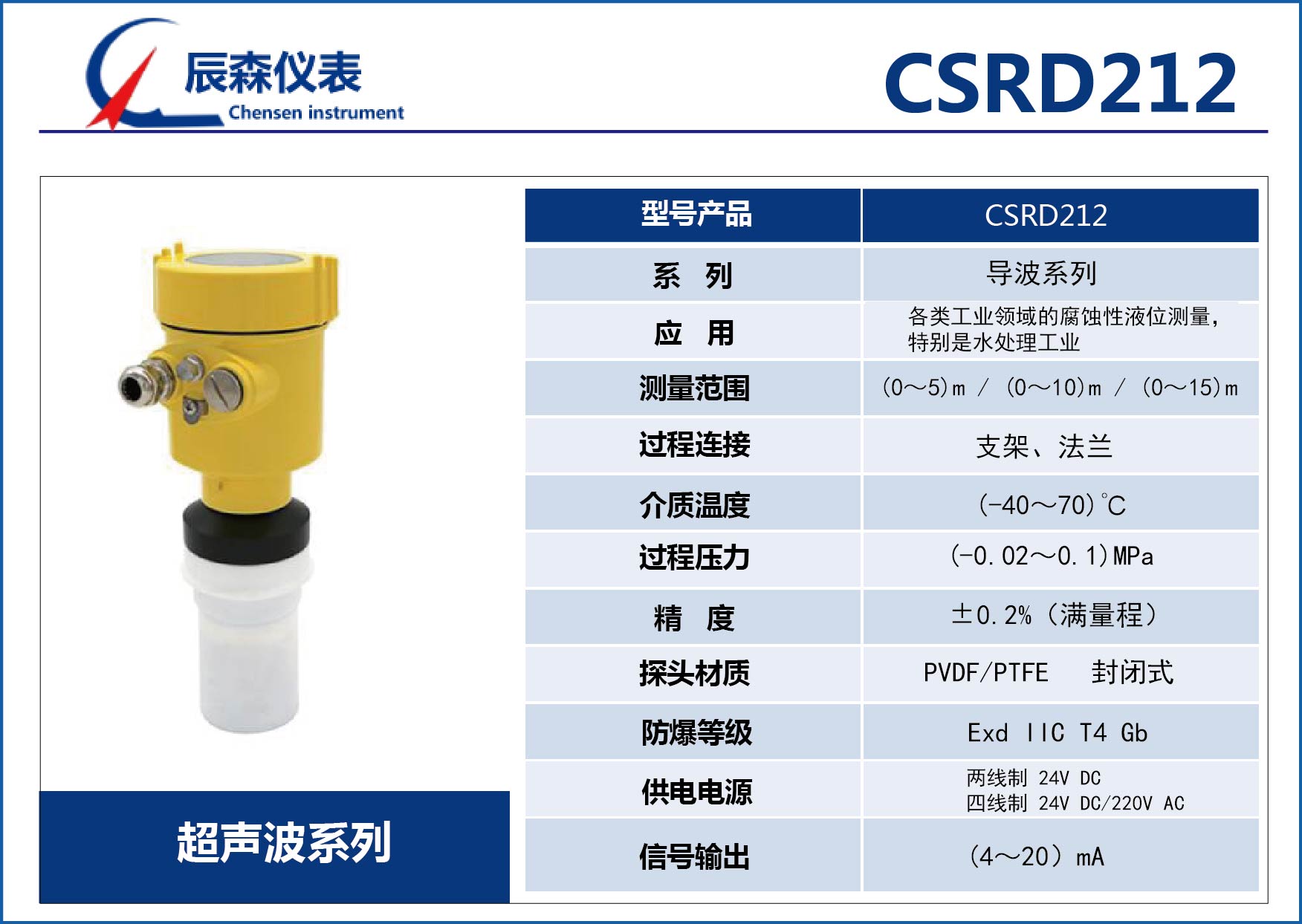

技術參數

過程連接

材料

重量

供電電壓

電纜參數

輸入?yún)?shù)

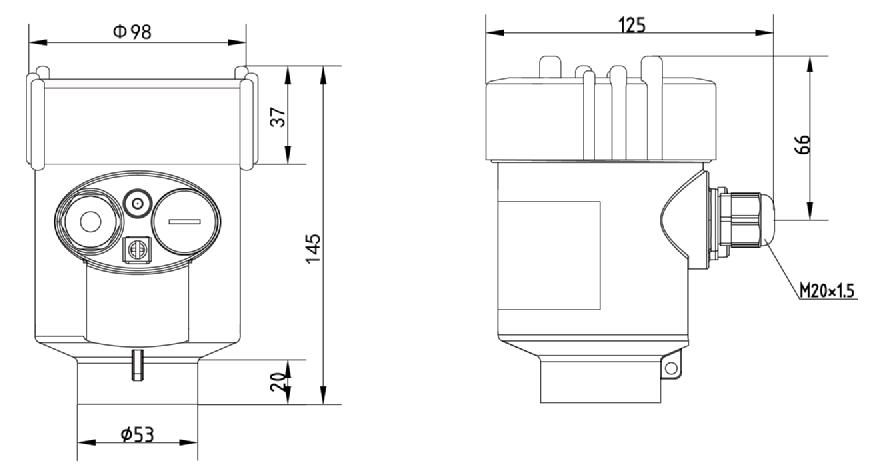

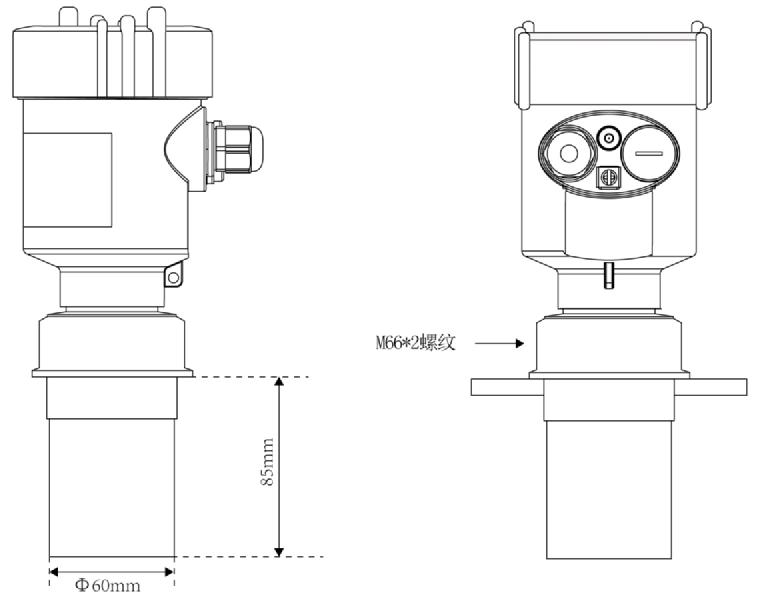

結構尺寸

安裝指南

   安裝位置說明

   5米、10米超聲波的安裝

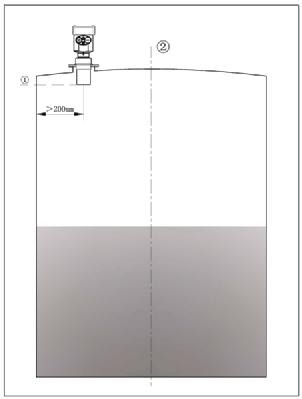

在安裝的時候，儀表和容器壁至

少保持200mm的距離，建議大

于500mm。

①傳感器下邊沿（聲波發射面）

②儲罐的中心線

10米超聲波的安裝

在安裝的時候，注意儀表和容器

壁至少保持 500mm 的距離。

①傳感器下邊沿（聲波發射面）

②儲罐的中心線

安裝要求

儀表距罐壁必須保持一定的距離（詳見3.1安裝位置說明）

換能器發射超聲波脈沖時，都有一定的波束角。從換能器下邊沿到被測介質表面之間，在超聲波波束所輻射的區域內，應盡量避開A、B障礙物；

             如：人梯、物位開關、加熱盤管、導流槽等。

注意超聲波波束不得與加料料流相交；

安裝儀表時最高料位不得進入測量盲區；

儀表的安裝盡可能使換能器的發射方向與液面垂直；

安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接大地。

    典型的錯誤安裝

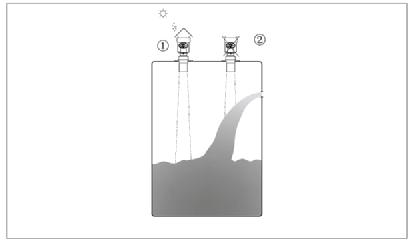

不要將儀表安裝于入料口的上方，測不到真實液面。同時注意：室外安裝時應采取遮陽、防雨措施。

① 正確

② 錯誤

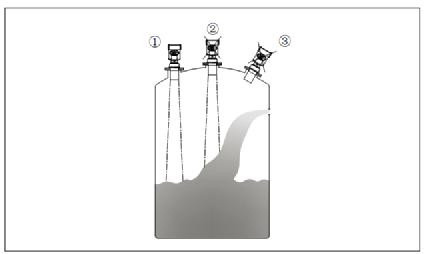

換能器與被測介質表面應該垂直；

 儀表不能安裝在拱形罐頂?shù)闹虚g，避免造成多次反射回波

① 正確

② 錯誤

③ 錯誤

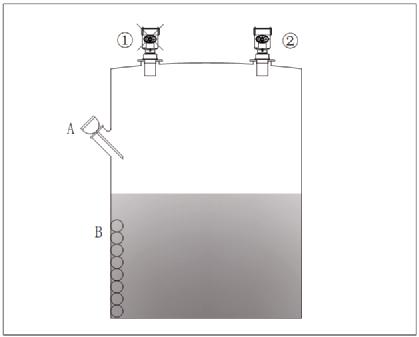

儀表在安裝時應避開 A、B 障礙物

① 錯誤

② 正確
