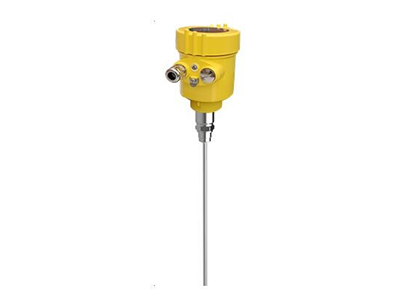

CSRD312導波雷達物位計

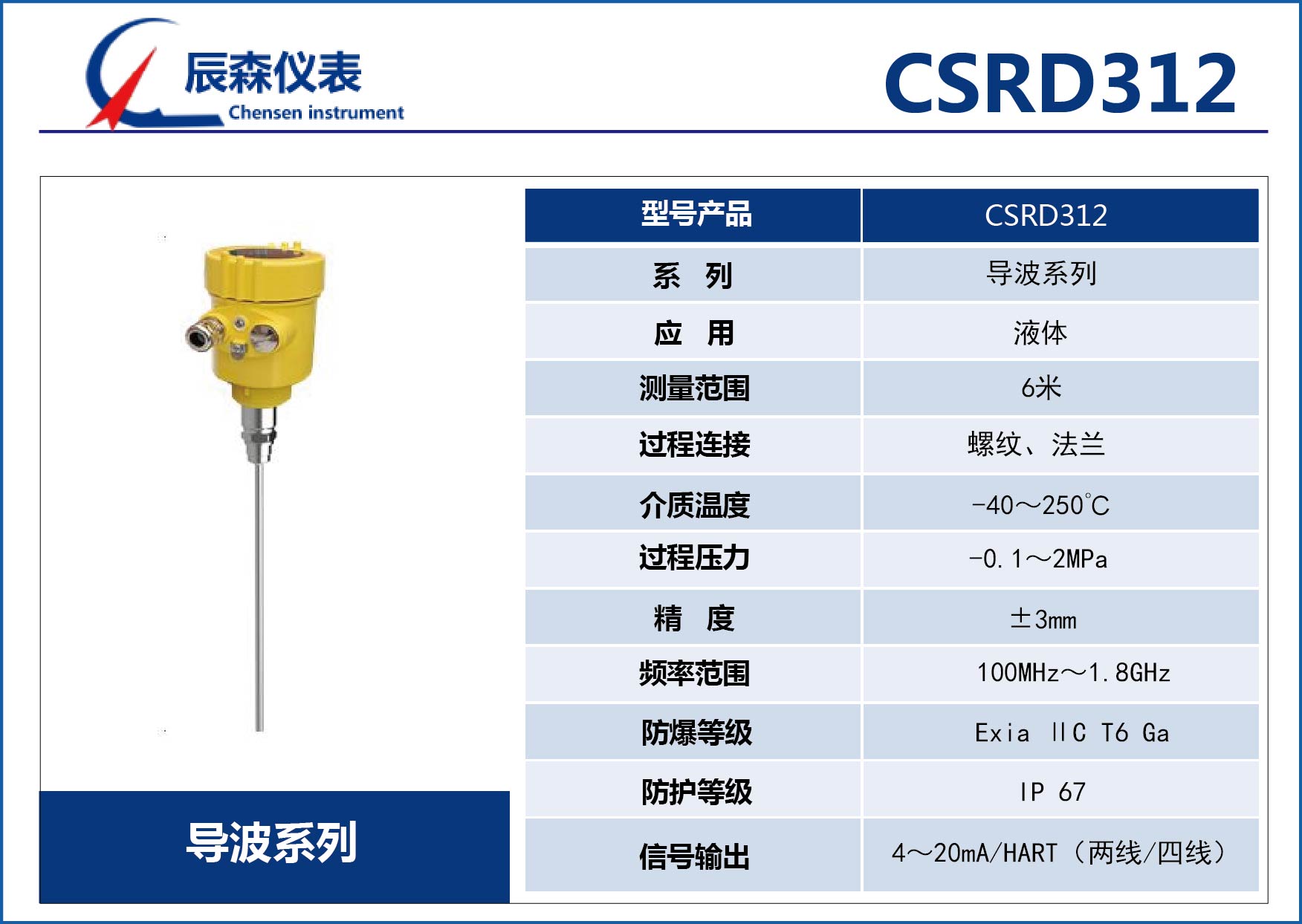

技術參數

        參數：

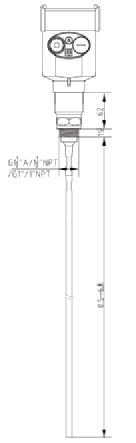

結構尺寸

安裝方法

         合理安裝能確保儀表長期可靠而精確的測量。
         儀表可采用螺紋連接，螺紋安裝管高度不要超過 100mm，還可以采用在短管上安裝。安裝短管直徑在 2″ 至 6″則安裝短管高度應≤ 100mm，若安裝于較長的短管上，應底部固定纜式探頭或選用對中支架以避免纜式探頭與短管末端接觸。

DN200 或 DN250 的安裝于短管內安裝當儀表需要安裝于直徑大于 200mm 短管時，短管內壁產生回波，在介質介電常數低的情況下會引起測量誤差。 因此，對于一個直徑為 200mm 或 250mm 的短管，需要選一個帶“喇叭接口”的特殊法蘭

在塑料罐上安裝注意！
無論是纜式或桿式若想儀表工作正常，過程連接表面應為金屬。當儀表裝在塑料罐上時，若罐頂也是塑料 或其它非導電材質時，儀表需要配金屬法蘭，若采用螺紋連接，需配一塊金屬板。

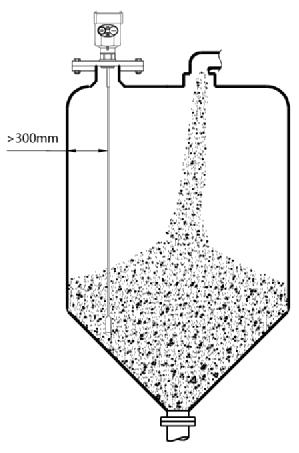

儀表探頭與罐壁的距離儀表探頭至罐壁的距離建議為罐直徑的 1/6 ～ 1/4( 至少大于 300mm，混凝土罐至少 400mm) 選擇探頭長度時，注意探頭底部距罐底約大于 30mm。
